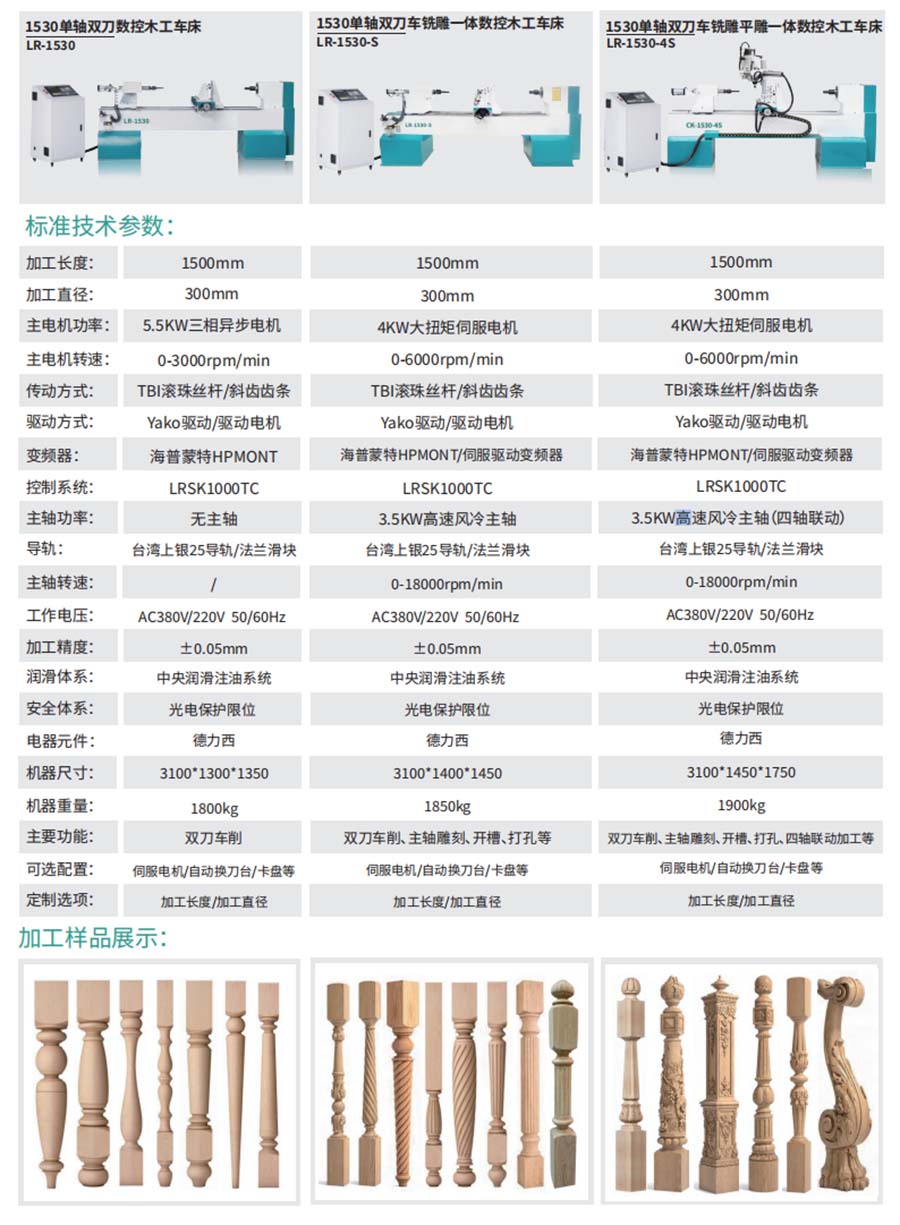

Woodworking Machine Tool

此机器是我司专门针对实木楼梯扶手、实木餐桌餐椅腿、实木床腿的加工制作而研发的一款产品。本产品非金属加工中心，非金属车床、非金属铣床、无法对任何金属进行加工。原因是：

一、结构限制

机器刚性不足，无法抵抗重切削时带来的阻力和震动

机器本身不具备金属铣床、车床等所具备的冷却系统，如储液装置、循环动力装置、过滤装置、喷射装置等，无法进行加工时的冷却降温。

二、材料限制

1.木材纤维软质，故本机器采用气缸固定材料，夹具简单。金属铣床、车床等需具备卡盘或者卡爪等夹具，本设备并不具备。

2.木材纤维软，为保障切削光洁度，我们电机转速为18000RPM/Min，金属铣床刀具转速为50-3000RPM/min，18000RPM/min的电机转速并不能适用于金属加工。

3.因木材切削主力小，主轴电机我们采用3.5kw，一般金属铣床主轴电机均高于10kw。

三、精度限制

1.家具、木材加工对精度要求极低，一般高于0.1mm，金属铣床精度要求高一般为0.001-0.01mm。

2.刀具不同。木工机械刀具多为高速钢，齿数少易排除木屑，金属铣床齿数多，保证强度和散热。木工车刀质地较软，金属车刀质地较硬，木工车刀接触金属会出现断裂情况，无法适用于金属车削。

四、软件限制

该设备所匹配的制图软件，仅可制作最大精度0.1mm的图纸，更高精度图纸无法完成制作，仅适用于木质品的加工。

五、工作原理

1.通过DXF或者NC格式图纸，转换为国际通用G代码形式，由设备数控系统接收并转换成X/Y/Z/A轴移动指令，配合旋转的木材及刀具完成木制品的切削、雕刻等工作。

所含同时控制的移动轴为4个，轴行程及精度：

X轴行程165mm，精度0.1-0.15mm

Y轴行程165mm，精度0.1-0.15mm

Z轴行程1550mm，精度0.1-0.15mm

A轴行程360°，精度0.1-0.15°

最大空行速度8000mm/min

加工速度400-1500mm/min

主轴功率：3.5kw   18000rpm/min

六：设备组装说明

床身与底座组装

   -部件：底座、床身

   -装配步骤:

将床身坐落在底座上方，M14螺丝将部件连接处锁紧即可

导轨与滑块组装

   -部件：导轨、滑块

   -装配步骤

将导轨置于床身导轨槽内并锁紧螺丝即可，滑块穿入导轨即可完成组装

滑板与刀架组装

   -部件：滑板，刀架

   -装配步骤

滑板坐落于滑块上方并锁紧螺丝，刀架置于滑板上方并锁紧相应的螺丝孔位即可完成安装。

以上设备拥有XYZ三个直线轴，和A轴一个旋转轴。该设备各轴精度均无法进行金属加工。该设备使用的1000TC四轴控制系统，不具有可同时协调进行“成型控制”的5个或者更多的轴特性。故不触发两用物项管控。
